FEVF係 面板功能

FEVF-89TX-1 特性

  • 富茂FEVF-89TX-1轉矩扭力變頻器(TORQUE INVERTER):簡單、容易配線操作。接上三相(R.S.T)或單相(R.S)電源。再接上三相交流馬達或轉矩馬達(U.V.W)即可做無段調整轉矩扭力和無段調整頻率速度。不需要任何配件及參數調整設定，即可做任何捲取(中心捲取或表面捲取)的控制。有防止鬆脫功能且不會震動。
  • 轉矩扭力信號DC(0~10V)，頻率速度信號DC(0~10V)。做0~100%的頻率速度和轉矩扭力控制。
  • FEVF-89TX-1轉矩扭力和頻率速度各有二個信號輸入端子，可做多重外部輸入控制。頻率速度端子(F2.Fx)，轉矩扭力端子(T2.Tx)。

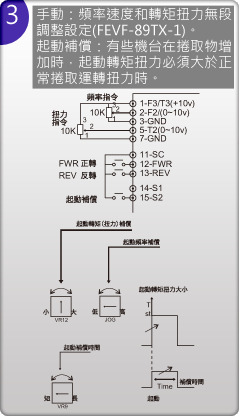

  • FEVF-89TX-1轉矩扭力變頻器，每次起動運轉，皆有起動轉矩扭力補償(提升)和起動頻率速度補償(提升)功能，自動增加起動時所需額外的轉矩扭力(FEVF-89T、FEVF-89TX無此功能)。
  • FEVF-89TX-1轉矩扭力變頻器可與荷重元(LOAD CELL)張力控E器或近接開關＋控制，做自動遞增或遞減頻率速度或轉矩扭力功能(此為外加荷重元張力控制器)。

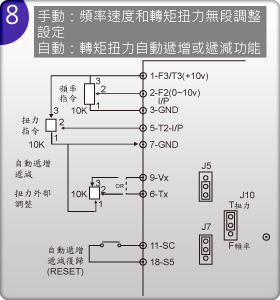

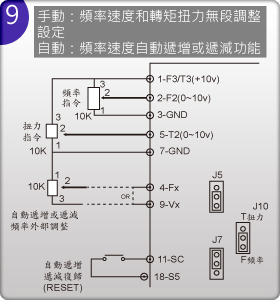

  • FEVF-89TX-1轉矩扭力變頻器有模擬自動遞增或遞減轉矩扭力功能。範例[第8和第9圖。(選用)] 對於捲取時有需要隨捲取物增加，必須遞增扭力或遞減扭力，遞增頻率或遞減頻率。(選購品)
  • FEVF-89TX-1轉矩扭力變頻器在轉矩扭力限制功能上有防止捲取物鬆脫功能，且在送料機停止送料時，FEVF-89TX-1轉矩扭力變頻器所傳動的馬達有極佳的靜止防鬆脫的馬達扭力。
    註:也就是傳動軸不會有上下或前後震動的轉動。
  • FEVF-89TX-1轉矩扭力變頻器有主動運轉功能，而在被動時(也就是被拖著轉動)有低阻力、低張力，跟隨著運轉功能。
    註：須加煞車電阻。
  • FEVF-89TX-1：實績證明適用於電子級玻璃纖維布的捲取

FEVF-89TX-1

型號說明　FEVF

電源電壓　POWER SOURCE

3
電源相數
1:單相 1-Phase
3:三相3-Phase
2
輸入電壓
1:110V(AC)
2:220V(AC)
3:380V(AC)
4:400V(AC)
5:415V(AC)
6:440V(AC)
7:460V(AC)

馬達規格

2
輸出電壓
1:三相220V
3:三相380V
4:三相440V
P5-05
P5:1/2HP
01:1HP
02:2HP
03:3HP
05:5HP
07:7.5HP
10:10HP
:
:
60:60HP

規格

型號 322P5 32201 32202 32203 32205 32207 32210 32215 32220 32203 32203 32240 32250 32260

馬達功率(KW)

Motor Output

 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45

馬達容量(HP)

Motor Hp

 1/2 1 2 3 5 7.5 10 15 20 25 30 40 50 60

定額輸出電流(A)

Rated output current

 3.1 4.5 7 10.5 16 24 32 45 60 72 85 110 140 170

定額容量(KVA)

Inverter Capacity

 1.2 1.4 2.7 4 6 10 13.7 17.9 22 27.5 33 43 52 65

輸入電壓

Line Souce

 3Phase三相 220~230v±10%　50/60HZ±5%

輸出最大電壓

Max output Voltage

 3Phase三相 0~230v　Three phase 0-230V
型號

333P5

344P5

33301

34401

33302

34402

33303

34403

33305

34405

33307

34407

33310

34410

33315

34415

33320

34420

33325

34425

33330

34430

33340

34440

33350

34450

33360

34460

馬達功率(KW)

Motor Output

 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45

馬達容量(HP)

Motor Hp

 1/2 1 2 3 5 7.5 10 15 20 25 30 40 50 60

定額輸出電流(A)

Rated output current

 1.5 2.3 3.8 5.2 8.8 12 16 24 30 39 45 60 73 85

定額容量(KVA)

Inverter Capacity

 1 1.7 2.9 4 6.7 10.3 12.3 17.9 22 28 34 44 53 65

輸入電壓

Line Souce

 3Phase三相 380~440v±10% 50/60HZ±5%

輸出最大電壓

Max output Voltage

 3Phase三相 0~230v　Three phase 0-380V　0-460V

控制原理

Control Method

 近似正旋波PWM控制方式　V/F控制 Sine Wave Pwm(V/F contorol)

轉矩扭力信號設定

Torque Signal(MAN)

 手動0~10V 自動0~10V 0~20mA Man Dc 0-10V Aut Dc 0-10V or 0~20mA

加減速時間

Accel/Decel Time

 1~11sec，扭力優先時，加減速時會自動協調，而不受ACCEL/DECEL所設限。

煞車能力

Braking Torque

 低於20%(外加煞車電阻) (with optional braking resistor)扭力控制時和扭力大小有關。

過戴保護

Overload Capacity

 150% 一分鐘 電流跳脫 (With optional braking resistor)扭力控制時和扭力大小有關。

過電壓

Over Voltage

 DC電壓>410V(電源110/220V AC) DC電壓>810V(電源380/440V AC) DC Bus voltage exceed

操作溫度

Operation Temperature

 -10~40°C/0~90°C 相對溼度不結露

耐震動

Vibration-Proof

 1G(9.8m/s2)

指示說明

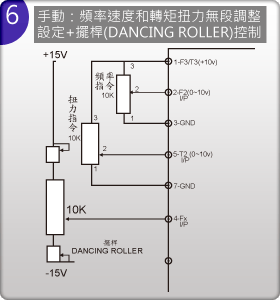

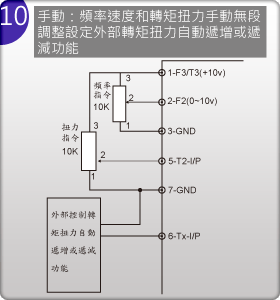

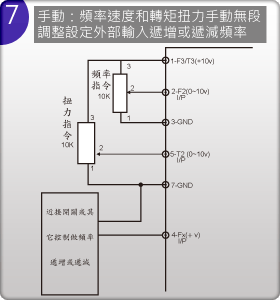

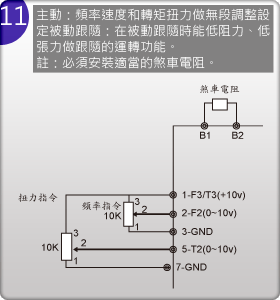

FEVF-89TX-1 應用範例

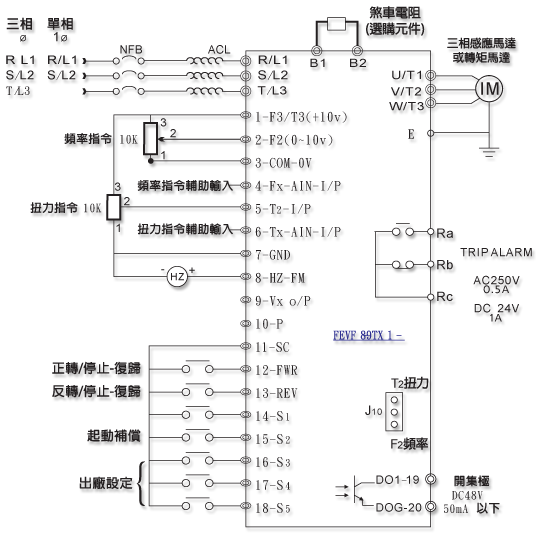

接線端子功能 FEVF-89TX-1

端子種類 端子符號 端子名稱 說明



主

迴

路

端

子

 電源 R/L1.S/L2.T/L3 交流電源輸入端子 三相電源輸入，如果單相電源請接R/L1、S/L2端子。
馬達 U/T1.V/T2.W/T3 馬達線端子 三相可變頻率、可變電壓、可變電流接馬達線。



煞車單元

 B1 . B2 煞車電阻端子 外接煞車電阻。
P . N 外接煞車模組 外接煞車模組端子。
接地 E 接地用端子 第三種接地100Ω以下。































控

制

迴

路

端

子

頻率速度

指令輸入端子

1-F3/T3(+10v)

2-F2/(0~10v)

3-GND

 頻率速度指令源和輸入端子

頻率速度指令源和輸入端子和插座(J1相同)。



註：從輸入端子1.2.3.輸入時，J1插座要開路(擇一使用)
4-Fx 頻率指令輔助輸入端子

做為外部頻率速度信號輸入端子(0~10V)

轉矩扭力

指令輸入端子

1-F3/T3(+10v)

5-T2/(0~10v)

7-GND

 轉矩扭力指令源和輸入端子

轉矩扭力指令源和輸入端子和插座(J2相同)(0~10v)。



註：從輸入端子5輸入時，J2插座要開路(擇一使用)。
6-Tx 轉矩扭力輔助輸入端子

做為外部轉矩扭力信號輸入端子(0~10V)
正轉反轉

12-FWR

13-REV

11-SC

 正轉、反轉外部控制輸入端子請用Relay接點來控制正轉、反轉

起動轉矩

扭力補償

 起動轉矩大於運轉轉矩時，可增加起動轉矩。

頻率表

7-GND

8-Hz-FM

 外接頻率表DC0~10v。

10-P

 10-P +15v 電壓+15v 20mA以下 操作面板，數位頻率表電源 +15v 20mA以下。

頻率

遞增、遞減

 開路：遞增、頻率遞增、遞減、輸入端子 遞增+T、遞減-T 作為頻率遞增、遞減輸入端子(選用)

扭力

遞增、遞減

 扭力遞增、遞減、輸入端子 作為扭力遞增、遞減輸入端子(選用)

扭力、頻率

遞增、遞減

復歸

 頻率或扭力遞增、遞減復歸(RESET)端子 做為頻率或扭力遞增、遞減復歸(RESET)端子(選用)
異常警報 Rc Rb Ra 變頻器異常警報端子 變頻器異常警報輸出接點。

19-D01

20-DOG

變頻器

異常跳脫 復歸

 變頻器異常跳脫OCT(變頻器過電流)OVT(變頻器過電壓)IPE(變頻器瞬間停電時跳脫)OTT/OL(變頻器散熱片過熱或馬達過負荷)異常跳脫時，紅色指示燈會亮，當故障排除後，只要開關做運轉，停止往復一次，異常跳脫紅色指示燈熄滅即可恢復，可以順利運轉。
